Dans le menu audio du flipper, nous recommandons de :

• conserver les réglages par défaut à 8 Ohms
• conserver le réglage par défaut "high/low shelf (def)".

Vous aurez besoin d'un câble stéréo RCA-RCA pour connecter votre caisson de basse. En fonction de l'entrée de votre caisson de basse (mono ou stéréo), vous devez connecter votre câble comme indiqué ci-dessous :

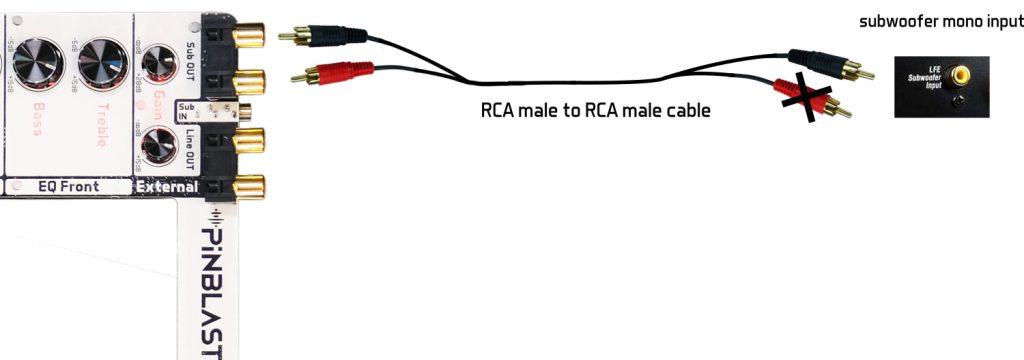

Pour un subwoofer à entrée mono : branchez le câble RCA à RCA dans le PINBLASTER femelle RCA, et branchez une seule des extrémités RCA à l'entrée mono de votre subwoofer.

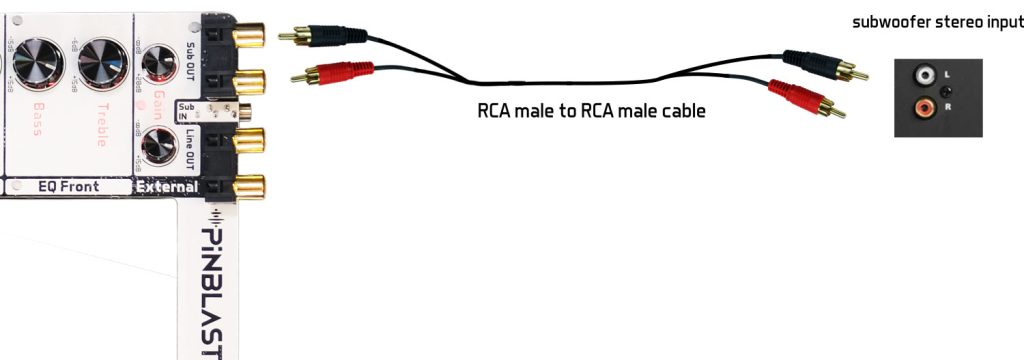

Pour un caisson de basse à entrée stéréo : branchez le câble RCA à RCA dans le PINBLASTER femelle RCA, et branchez l'extrémité RCA à l'entrée stéréo de votre caisson de basse.

Avertissement: Utilisez toujours une entrée de niveau ligne, jamais une entrée de niveau haut.
L'entrée haut niveau, niveau haut-parleur, n'est pas compatible avec le PINBLASTER.

Un maximum de six flippers est recommandé pour des performances optimales, mais le système est également entièrement compatible avec un nombre inférieur de flippers.

1. Vous aurez besoin de câble(s) RCA vers Jack 3,5
2. Connecter un câble à la première carte PINBLASTER sur les connecteurs RCA Subwoofer OUT.
3. Faites passer ce câble jusqu'à la machine voisine suivante et connectez le jack 3,5 mm stéréo à l'entrée Subwoofer IN.
4. Répéter avec la machine suivante (si nécessaire)
5. Sur le dernier flipper de la chaîne, connectez la sortie RCA au subwoofer externe.
6. Réglez les gains individuels du subwoofer selon vos préférences.

• Commencer la connexion : Utilisez la sortie RCA disponible sur votre carte son PLUS comme point de départ de la chaîne de subwoofer externes.
• Connecter un isolateur de boucle de terre : Placer un isolateur de boucle de masse entre la carte son PLUS et le premier PINBLASTER de la chaîne. Ceci est obligatoire pour protéger l'intégrité du signal de la chaîne et des cartes connectées.
• Extension de la chaîne : Pour ajouter d'autres cartes PINBLASTER à la chaîne, il suffit d'utiliser un câble stéréo RCA standard vers jack 3,5 pour chaque connexion ultérieure (aucun isolateur de boucle de terre n'est nécessaire).

Les machines suivantes, équipées d'une première unité centrale SPIKE2 (6 broches sur leur connecteur CN5 au lieu de 7 broches), nécessitent un réglage spécifique du commutateur.

A l'arrière de la carte PINBLASTER :

Vérifiez qu'aucune broche n'est mal insérée dans le connecteur noir :

1. Vérification de l'audio : branchez un casque sur la prise "Monitor" de 3,5 mm et vérifiez que vous avez de l'audio à droite ET à gauche.
2. En cas de doute, retirez la carte PINBLASTER et vérifiez les broches CN3 et CN5 de votre carte SPIKE2.

Nous pensons que le son est une expérience très personnelle. Les réglages audio optimaux peuvent varier considérablement en fonction des préférences individuelles, de l'équipement spécifique installé (comme les caissons de basse externes ou les nouveaux haut-parleurs) et de l'environnement acoustique unique de votre espace.

Bien que certains proposent des réglages prédéfinis pour chaque flipper, nous pensons que cette approche ne tient pas compte de ces différences personnelles et techniques. Nous vous recommandons plutôt de commencer par régler tous les potentiomètres sur leur valeur moyenne. À partir de là, vous pouvez ajuster progressivement chacun d'entre eux en cours de jeu afin d'affiner le son à votre convenance.

Cette méthode vous permet d'obtenir la meilleure expérience audio possible en fonction de vos goûts et de votre configuration. Nous vous encourageons à expérimenter les réglages pour trouver ce qui vous convient le mieux.

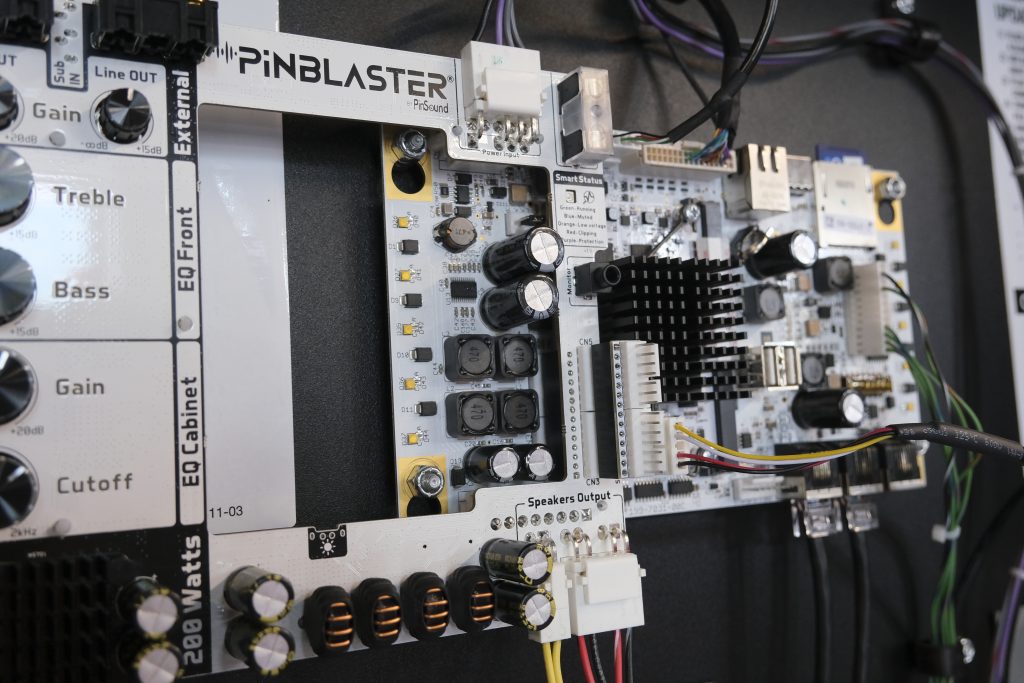

Oui, vous pouvez installer à la fois PINBLASTER et PINVISION dans votre flipper.

Si PINVISION est déjà installé et que vous souhaitez ajouter PINBLASTER, il suffit de suivre les étapes indiquées dans la vidéo d'installation. Retirez l'interface CPU de PINVISION de l'unité de commande. CN3/CN5 installez le PINBLASTER, puis branchez l'interface CPU dans le connecteur du CN3/CN5 sur le PINBLASTER.

Headphones Station ULTRA est compatible avec PINBLASTER pour SPIKE 2.

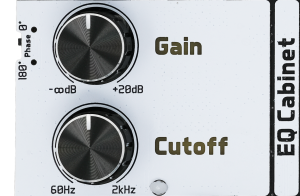

En fonction de la configuration de votre machine, telle que la matériau du sol, le armoireet le subwoofer utilisé, un réglage de phase peut sonner mieux que l'autre. Essayer 0° et 180°et conservez la position qui vous donne la meilleure et la plus forte basse dans votre configuration.
