1. Sie benötigen ein RCA-zu-RCA-Kabel
2. Verbinden Sie das Kabel mit den Subwoofer OUT RCA-Anschlüssen (auf der PINBLASTER-Platine)
3. Schließen Sie das Kabel an Ihren externen Subwoofer an
4. Stellen Sie die Verstärkung des Subwoofers nach Ihren Wünschen ein

Für eine optimale Leistung wird eine maximale Anzahl von sechs Rechnern empfohlen, aber das System ist auch mit weniger Rechnern voll kompatibel.

1. Sie benötigen RCA-auf-Buchse 3,5-Kabel
2. Schließen Sie ein Kabel an der ersten PINBLASTER-Platine an die Subwoofer OUT RCA-Anschlüsse an.
3. Führen Sie dieses Kabel zum nächsten Gerät und schließen Sie den 3,5-mm-Stereo-Klinkenstecker an den Eingang Subwoofer IN an.
4. Wiederholen Sie den Vorgang mit der nächsten Maschine (falls erforderlich).
5. Am letzten Flipper der Kette schließen Sie den RCA OUT an den externen Subwoofer an
6. Stellen Sie die Verstärkung der einzelnen Subwoofer nach Ihren Wünschen ein.

• Starten Sie die Verbindung: Verwenden Sie den Cinch-Ausgang Ihres PLUS-Soundboards als Ausgangspunkt für die Verkettung des externen Subwoofers.
• Schließen Sie einen Erdschleifenisolator an: Bringen Sie einen Masseschleifenisolator zwischen der PLUS Soundkarte und dem ersten PINBLASTER in der Kette an. Dies ist zwingend erforderlich, um die Integrität des Daisy-Chain-Signals und der angeschlossenen Karten zu schützen.
• Erweitern der Kette: Um weitere PINBLASTER-Karten in die Verkettung einzubinden, verwenden Sie einfach ein Standard-Stereo-Cinch-auf-Klinke-3,5-Kabel für jede weitere Verbindung (kein Masseschleifenisolator erforderlich).

Wir glauben, dass Klang ein sehr persönliches Erlebnis ist. Die optimalen Klangeinstellungen können je nach individuellen Vorlieben, der installierten Ausrüstung (z. B. externe Subwoofer oder neue Lautsprecher) und der einzigartigen akustischen Umgebung Ihres Raums stark variieren.

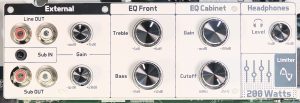

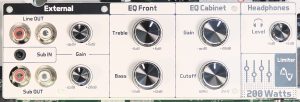

Manche bieten zwar vordefinierte Einstellungen für jeden Flipper an, aber wir finden, dass diese Vorgehensweise die persönlichen und technischen Unterschiede nicht berücksichtigt. Stattdessen empfehlen wir, mit allen Potentiometern in der Mittelstellung zu beginnen. Von dort aus können Sie jeden einzelnen Regler während des Spiels schrittweise einstellen, um den Sound nach Ihren Wünschen zu verfeinern.

Diese Methode stellt sicher, dass Sie das beste Klangerlebnis erhalten, das speziell auf Ihren Geschmack und Ihre Einrichtung zugeschnitten ist. Wir ermutigen Sie, mit den Einstellungen zu experimentieren, um herauszufinden, was für Sie am besten klingt.

Der PINBLASTER SAM verfügt über drei Verstärker für die rechten, linken und mittleren Kanäle und bietet Anschlüsse sowohl für die originale Mono-1.1-Lautsprecherverkabelung als auch für Stereo-2.1-Anschlüsse für optionale SonataSPK-Upgrade-Lautsprecher.

Hinweis: SAM-Spiele geben in Mono 1.1 aus, daher bleibt das Audio auf beiden Anschlüssen des PINBLASTER immer Mono.

Um den PINBLASTER SAM in TRON-Flippern mit dem Pinbits/Eli Rampenbeleuchtungs-Kit zu installieren, muss der kleine Datenadapter vom CPU (rechts) auf den Treiber (links) umgesetzt werden, wie in den folgenden Bildern dargestellt:

[Bild 1] Vorher: Adapter am CPU (rechts) angeschlossen
[Bild 2] Nachher: Adapter am Treiber (links) angeschlossen
