ELIODOT

Comment pouvons-nous vous aider ?

Installation

  • Éteignez votre flipper.
  • Ouvrez la boîte arrière et rabattez le speaker panel.
  • Déconnecter le DMD original : 1 câble ruban, 1 câble d'alimentation.
  • Retirer le DMD d'origine : 4 ou 6 vis.
  • Monter et raccorder ELIODOT.
  • Régler le sélecteur de tension en fonction du connecteur d'alimentation utilisé (basse ou haute tension) ⚠️ ne pas déplacer cet interrupteur sous tension !
  • Fermez la boîte arrière et mettez la machine en marche.
  • Réglez la luminosité de l'écran à l'aide du bouton latéral.

FAQ

  • Une simple pression sur le bouton latéral permet de vérifier le niveau actuel.

  • Appuyez à plusieurs reprises pour obtenir la luminosité souhaitée.

Note : Le réglage de la luminosité persiste après la mise hors tension.

  1. Appuyez sur le bouton latéral et maintenez-le enfoncé pendant 3 secondes pour accéder au menu de diagnostic.

  2. Cliquez brièvement pour naviguer vers Logo de la startup

  3. Double-cliquez sur le bouton pour l'activer ou le désactiver.

  4. Maintenez le bouton enfoncé pendant 3 secondes pour enregistrer ou attendez l'enregistrement automatique et la sortie.

  1. Appuyez sur le bouton latéral pendant 3 secondes pour ouvrir le menu.

  2. Cliquez brièvement pour naviguer vers Antiflicker.

  3. Double-cliquez pour activer ou désactiver la fonction.

  4. Maintenez le bouton enfoncé pendant 3 secondes pour enregistrer ou attendez l'enregistrement automatique et la sortie.

 Animated GIF of the antiflicker in action.

Note: La fonction Antiflicker n'est disponible que sur les jeux WPC. Elle est automatiquement activée, mais peut être désactivée manuellement dans les paramètres du menu si nécessaire.

Installation Tutorial for Jedi interface:

Please remove the display from the device and lay it on a flat surface before proceeding.

Position your ELIODOT display so the screen faces you. Focus on the left side of the display.



Orient the Jedi Interface with the male headers facing the back. Locate the notch on the left edge of the display, then slide the interface into the female slot.



Apply firm pressure to the Jedi interface until it settles securely between the display and the PCB. The interface is correctly installed once it is entirely masked by the front frame.









  • FE1 : 3 A Rapide

  • FE2 : 500 mA Rapide

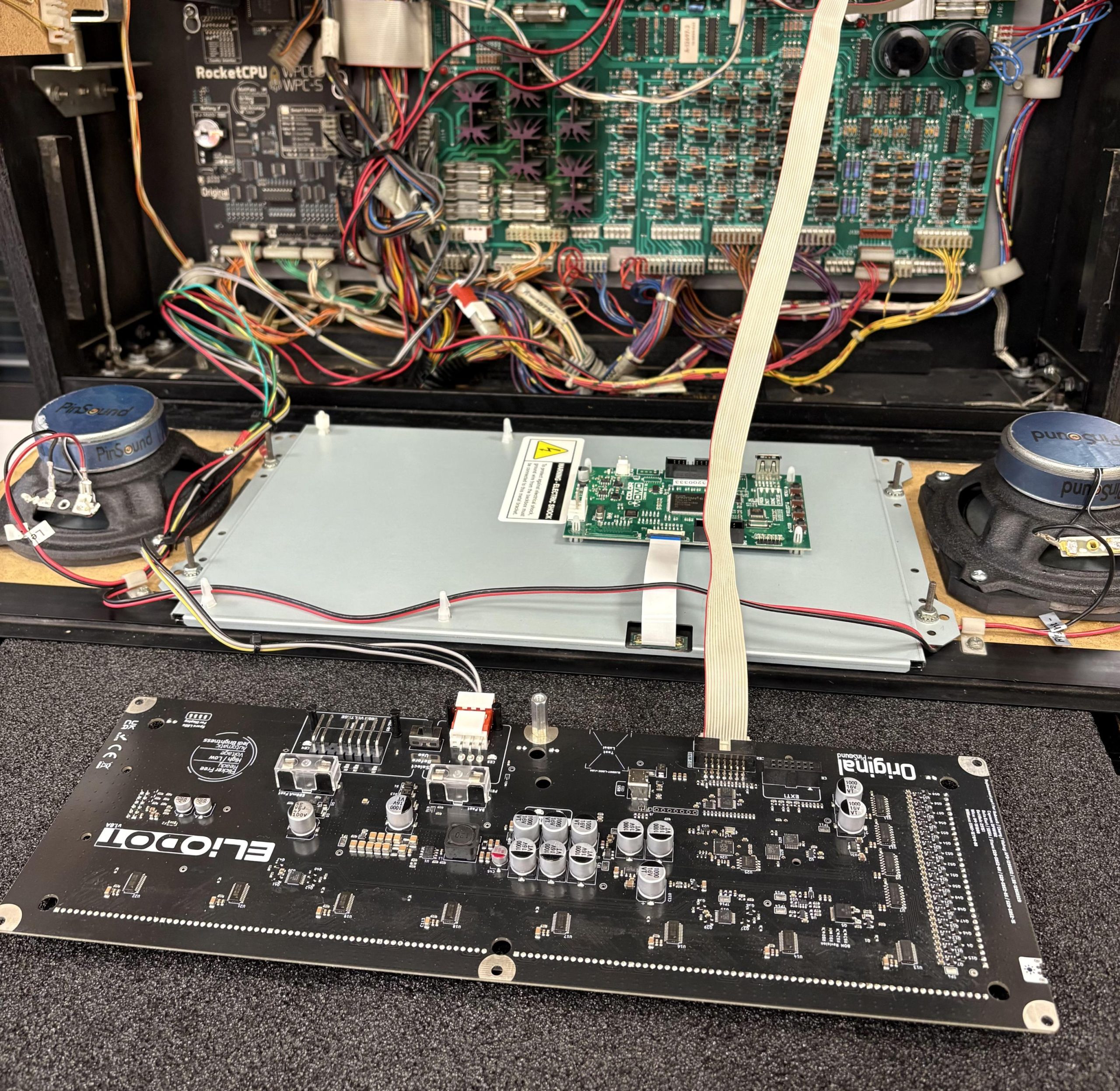

Vous pouvez remplacer votre ColorDMD et utiliser le faisceau de câbles ColorDMD existant pour alimenter votre ELIODOT.

N'oubliez pas de placer le sélecteur de tension sur "Low Voltage" (la machine doit être éteinte avant d'actionner ce commutateur).

On a STERN SAM pinball machine, you’ll get an extra adapter.

Use this adapter to connect your display.

N'oubliez pas de placer le sélecteur de tension sur "Low Voltage" (la machine doit être éteinte avant d'actionner ce commutateur).
