ELIODOT

Wie können wir Ihnen helfen?

Installation

  • Schalten Sie Ihren Flipper aus.
  • Öffnen Sie die Backbox und klappen Sie das speaker panel herunter.
  • Trennen Sie das Original-DMD ab: 1 Flachbandkabel, 1 Stromversorgungskabel.
  • Entfernen Sie das ursprüngliche DMD: 4 oder 6 Schrauben.
  • ELIODOT einbauen und anschließen.
  • Stellen Sie den Spannungswahlschalter so ein, dass er zum verwendeten Stromversorgungsanschluss passt (Nieder- oder Hochspannung) ⚠️ diesen schalter nicht unter strom bewegen!
  • Schließen Sie die Backbox und schalten Sie das Gerät ein.
  • Stellen Sie die Helligkeit des Displays mit der seitlichen Taste ein.

FAQ

  • Drücken Sie einfach die seitliche Taste, um den aktuellen Füllstand zu überprüfen.

  • Drücken Sie wiederholt, um die gewünschte Helligkeit zu erreichen.

Hinweis: Die Helligkeitseinstellung bleibt nach dem Ausschalten erhalten.

  1. Halten Sie die seitliche Taste 3 Sekunden lang gedrückt, um das Diagnosemenü aufzurufen.

  2. Kurzer Klick zum Navigieren zu Startup-Logo

  3. Doppelklicken Sie auf die Schaltfläche, um EIN oder AUS zu schalten.

  4. Halten Sie die Taste 3 Sekunden lang gedrückt, um zu speichern oder warten Sie auf die automatische Speicherung und Beendigung.

  1. Halten Sie die seitliche Taste 3 Sekunden lang gedrückt, um das Menü zu öffnen.

  2. Kurzer Klick zum Navigieren zu Antiflicker.

  3. Doppelklicken Sie, um ON oder OFF zu ändern.

  4. Halten Sie die Taste 3 Sekunden lang gedrückt, um zu speichern oder warten Sie auf die automatische Speicherung und Beendigung.

 Animated GIF of the antiflicker in action.

Hinweis: Die Antiflicker-Funktion ist nur bei WPC-Spielen verfügbar. Sie wird automatisch aktiviert, kann aber bei Bedarf in den Menüeinstellungen manuell ausgeschaltet werden.

Installation Tutorial for Jedi interface:

Please remove the display from the device and lay it on a flat surface before proceeding.

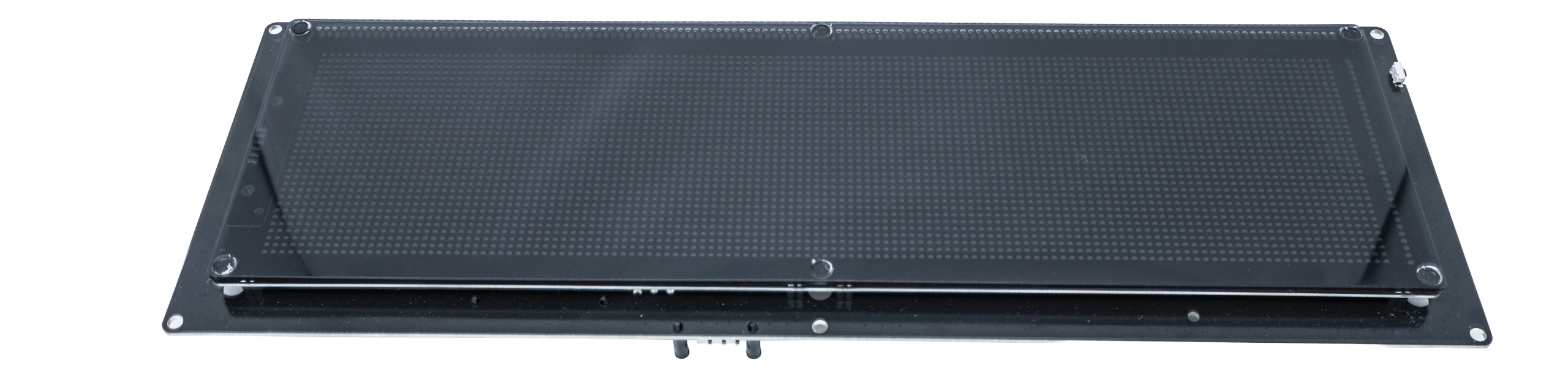

Position your ELIODOT display so the screen faces you. Focus on the left side of the display.

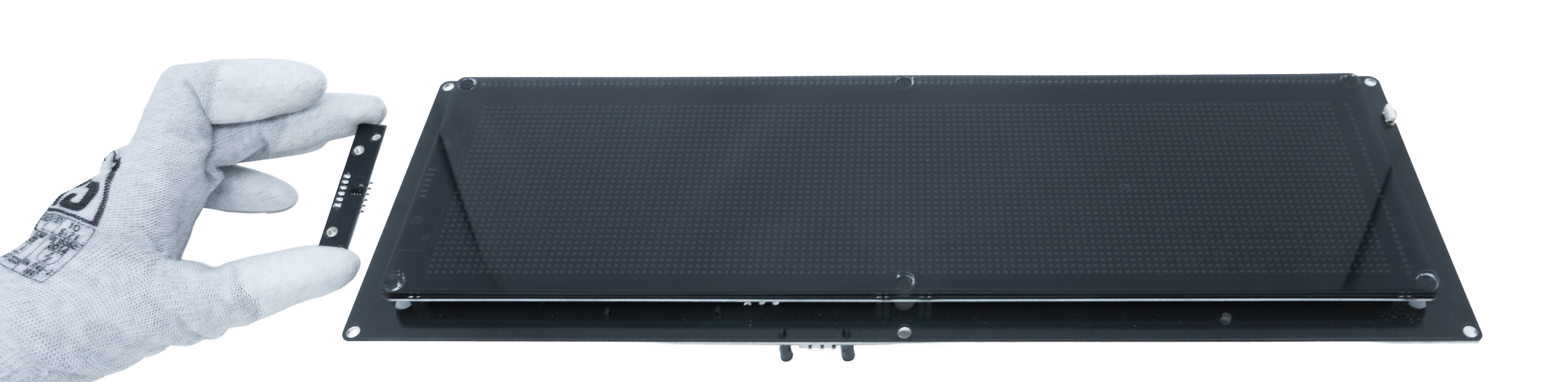

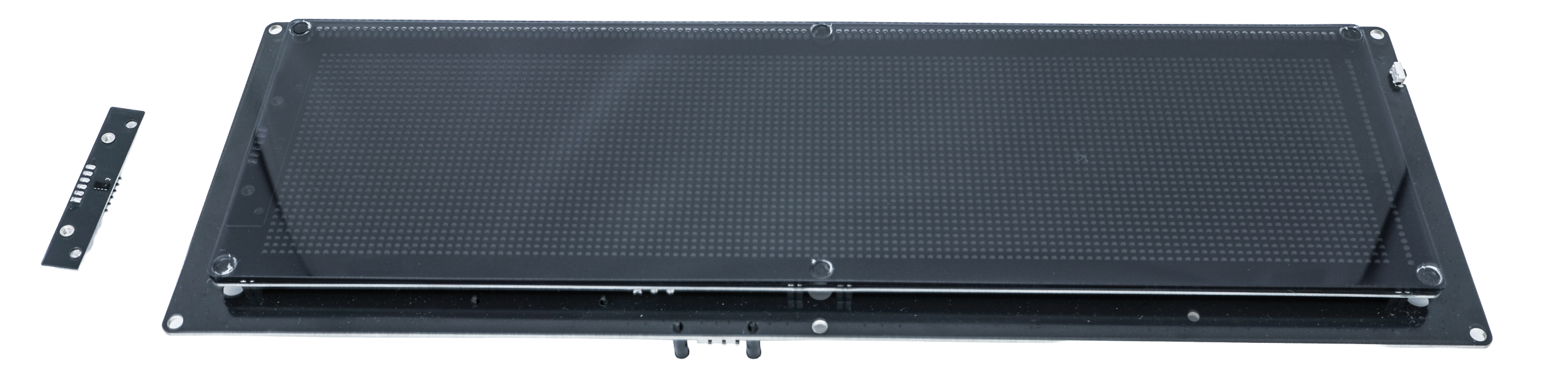

Orient the Jedi Interface with the male headers facing the back. Locate the notch on the left edge of the display, then slide the interface into the female slot.

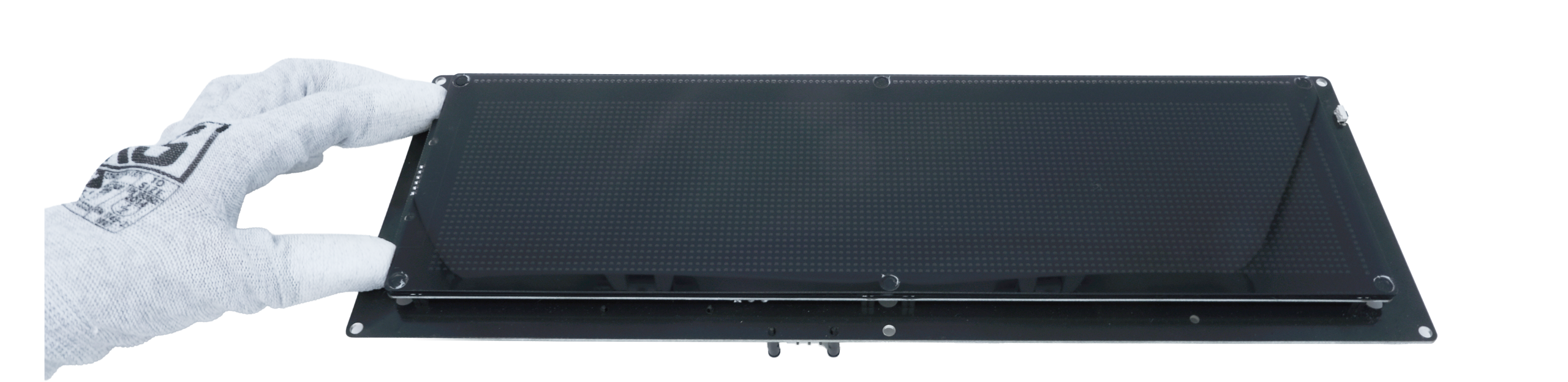

Apply firm pressure to the Jedi interface until it settles securely between the display and the PCB. The interface is correctly installed once it is entirely masked by the front frame.









  • FE1: 3 A Schnell

  • FE2: 500 mA Schnell

Sie können Ihren ColorDMD ersetzen und den vorhandenen ColorDMD-Kabelbaum zur Stromversorgung Ihres ELIODOT verwenden.

Vergessen Sie nicht, den Spannungswähler auf "Niederspannung" zu stellen (die Maschine muss ausgeschaltet sein, bevor Sie diesen Schalter betätigen).

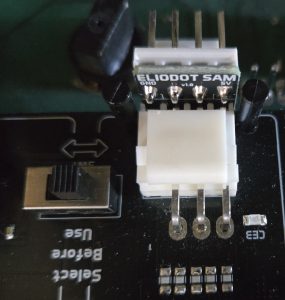

On a STERN SAM pinball machine, you’ll get an extra adapter.

Use this adapter to connect your display.

Vergessen Sie nicht, den Spannungswähler auf "Niederspannung" zu stellen (die Maschine muss ausgeschaltet sein, bevor Sie diesen Schalter betätigen).
